Bambu Lab Vision Encoder im Test

Als langjähriger Bambu Lab Nutzer steht bei mir seit geraumer Zeit der H2D im täglichen Praxiseinsatz. Ein Drucker, der ab Werk zweifellos abliefert. Doch wenn es an hochpräzise Funktionsteile oder extrem feine Layer-Strukturen geht, verlässt man sich ungern auf Schätzwerte der Firmware. Genau hier setzt ein spannendes Werkzeug an, das in der Community gerade intensiv diskutiert wird: der Vision Encoder.

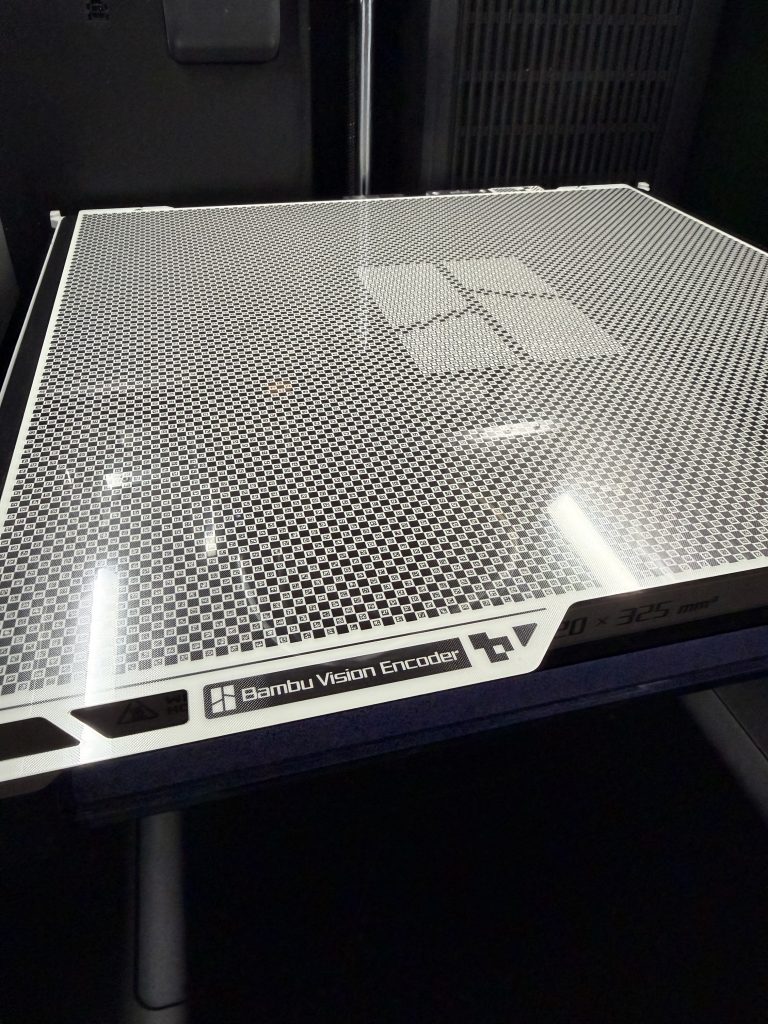

Der Vision Encoder kommt schnörkellos, aber absolut transportsicher verpackt in der Redaktion an. Beim ersten Herausnehmen fällt sofort die solide Verarbeitung auf. Das Tool fühlt sich wertig an, die Kanten sind sauber verarbeitet und die mechanische Passform hinterlässt einen exzellenten ersten Eindruck. Der Vision Encoder wirkt wie eine Druckplatte und wird auch so eingesetzt.

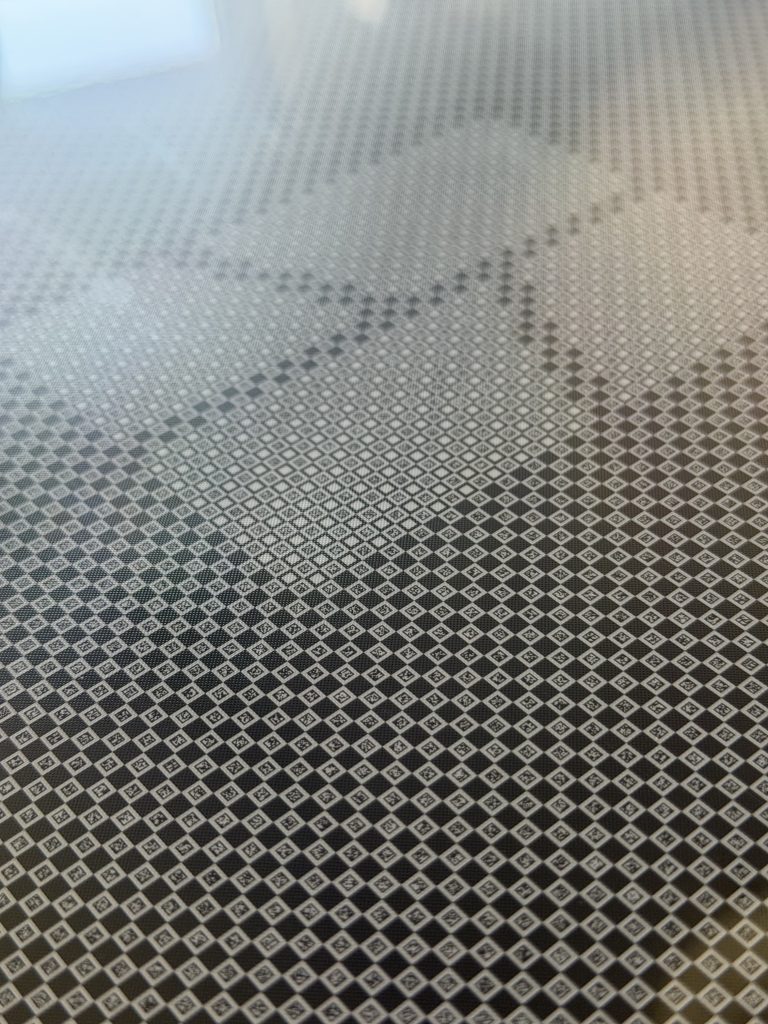

Auf der Oberseite sticht direkt das präzise optische Rastermuster ins Auge, das für die spätere Kalibrierung entscheidend ist. Auf der Oberfläche des Encoders befindet sich ab Werk eine transparente Schutzfolie. Diese müsst ihr vor der ersten Benutzung unbedingt rückstandslos entfernen, da die Kamera sonst das Gitternetz nicht sauber erfassen kann. Die Folie ist so perfekt aufgezogen, mir ist das beim ersten Mal auch nicht aufgefallen.

Die Technik dahinter: Was misst der Encoder überhaupt?

Selbst ein High-End-Drucker wie der Bambu Lab H2D kann physikalischen Gesetzen und mechanischen Toleranzen nicht komplett entkommen. Im Laufe der Zeit lockern sich Riemen minimal, Gehäusematerialien arbeiten durch Vibrationen oder Temperaturwechsel, und es kommt zu Mikroverformungen. Genau hier greift der Vision Encoder an: Er hebt die Bewegungsgenauigkeit des Druckers auf ein Niveau von unter 50 Mikrometer. Um sich das bildlich vorzustellen: Das ist dünner als ein menschliches Haar!

Der Drucker nutzt seine Toolhead-Kamera, um das hochpräzise Gitternetz auf der Oberfläche des Encoders zu scannen. In Kombination mit den Funktionen in Bambu Studio, allen voran der automatischen Lochkontur-Kompensation, werden mechanische Abweichungen des Druckers mathematisch ausgeglichen. Das System korrigiert nicht nur den Ist-Zustand, sondern ist darauf ausgelegt, Verschleißerscheinungen wie die fortschreitende Riemendehnung über den gesamten Lebenszyklus des H2D hinweg auszugleichen. Das erklärte Ziel des Herstellers ist ambitioniert: Durch die extrem genaue Kalibrierung der Extrusionswege und Achsenbewegungen sollen gedruckte Bauteile eine Maßhaltigkeit und Oberflächengüte erreichen, die sonst nur im industriellen Spritzgussverfahren (Injection Molding) möglich ist. Besonders bei großen Drucken, bei denen sich minimale Abweichungen über die Distanz summieren, soll sich dieser Präzisionsgewinn deutlich bemerkbar machen.

Wie läuft der Kalibrierungsprozess?

Bevor der Bambu Lab Vision Encoder überhaupt das erste Mal zum Einsatz kommen darf, müssen ein paar Rahmenbedingungen stimmen, die über Erfolg oder Frustration entscheiden.

Die Vorbereitung: Sauberkeit und Raumtemperatur

Bevor wir die Kalibrierung starten, steht eine gründliche Reinigung auf dem Programm. Die Toolhead-Kamera des Druckers muss das feine Gitternetz auf der Oberfläche des Encoders absolut makellos erfassen können. Das bedeutet:

Kamera-Check: Die Linse am Druckkopf muss absolut sauber sein; Fehlermeldungen wegen einer verschmutzten Optik müssen vorab beseitigt werden.
Druckbett reinigen: Alle Filamentreste und Rückstände vom Heatbed entfernen. Die Fläche muss komplett eben sein. Bei der Gelegenheit kann auch der gesamte Druckraum mal gereinigt werden.
Temperatur: Das ist vermutlich der wichtigste Punkt, den man leicht übersehen kann. Das Druckbett muss vollständig auf Raumtemperatur abgekühlt sein. Legt den Vision Encoder niemals auf ein aufgeheiztes Bett! Die thermische Ausdehnung des Materials würde zu minimalen Verformungen führen, die das Messergebnis und damit die progressive Genauigkeit verfälschen.

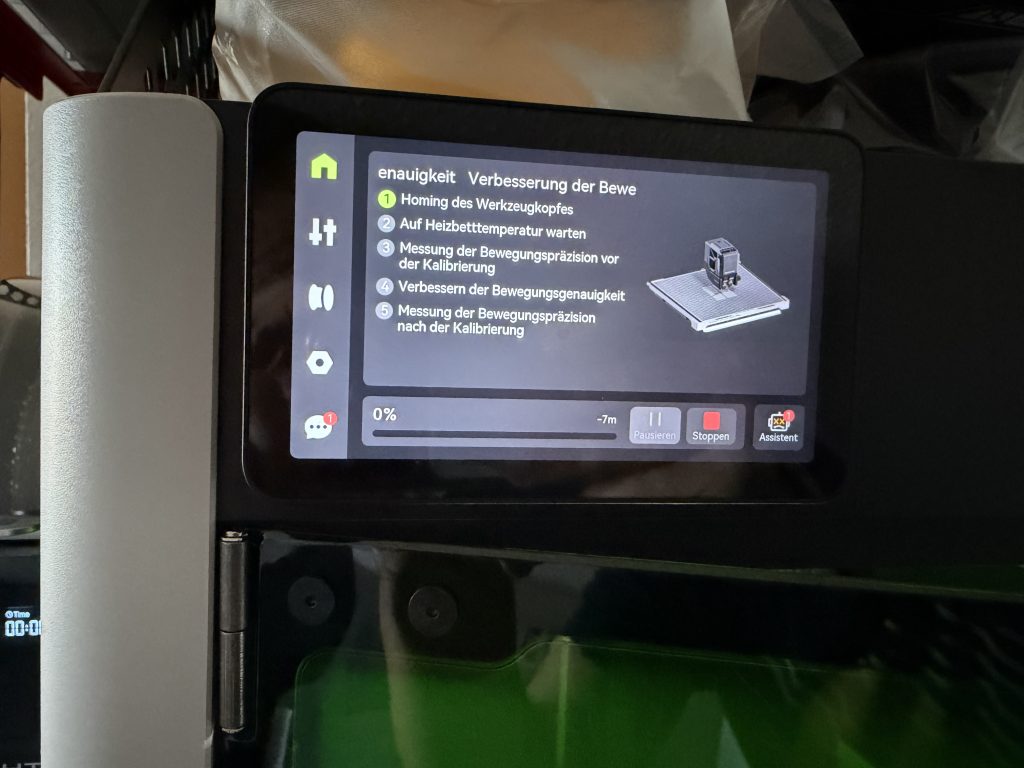

Der Kalibrierungsprozess in der Praxis

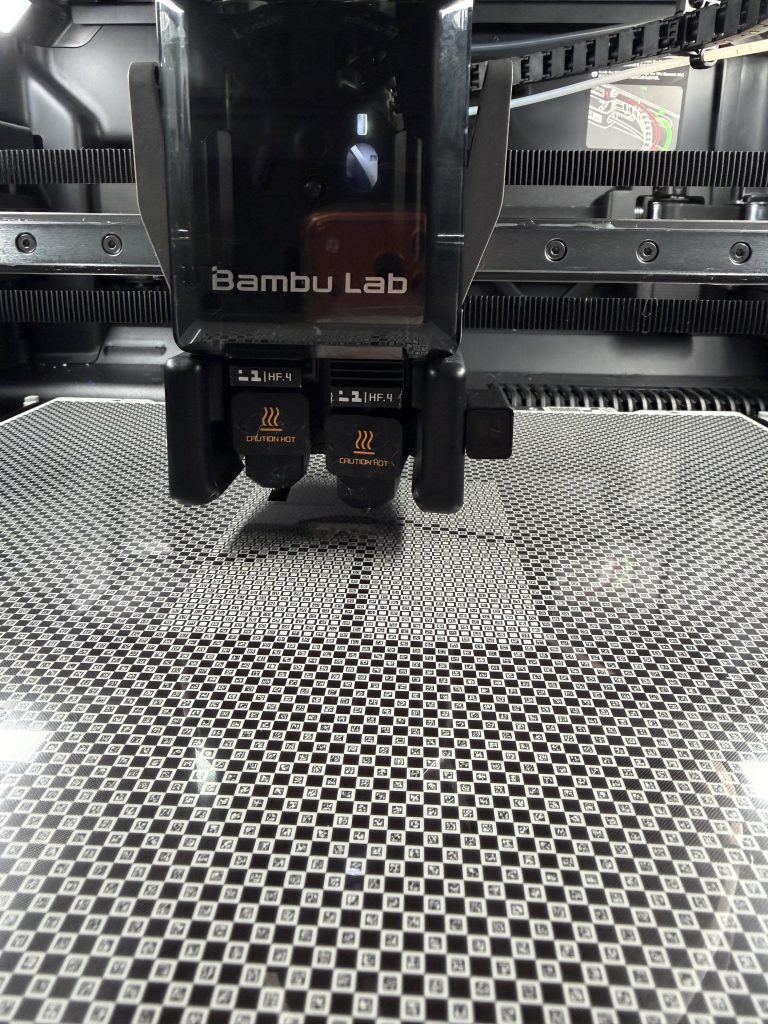

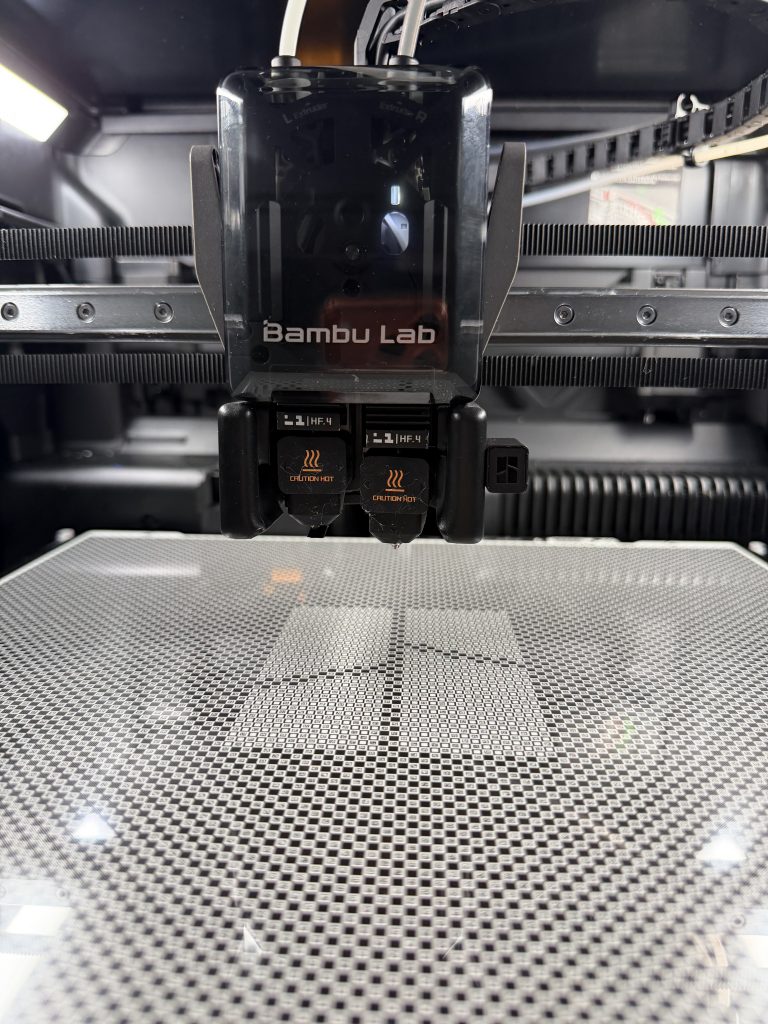

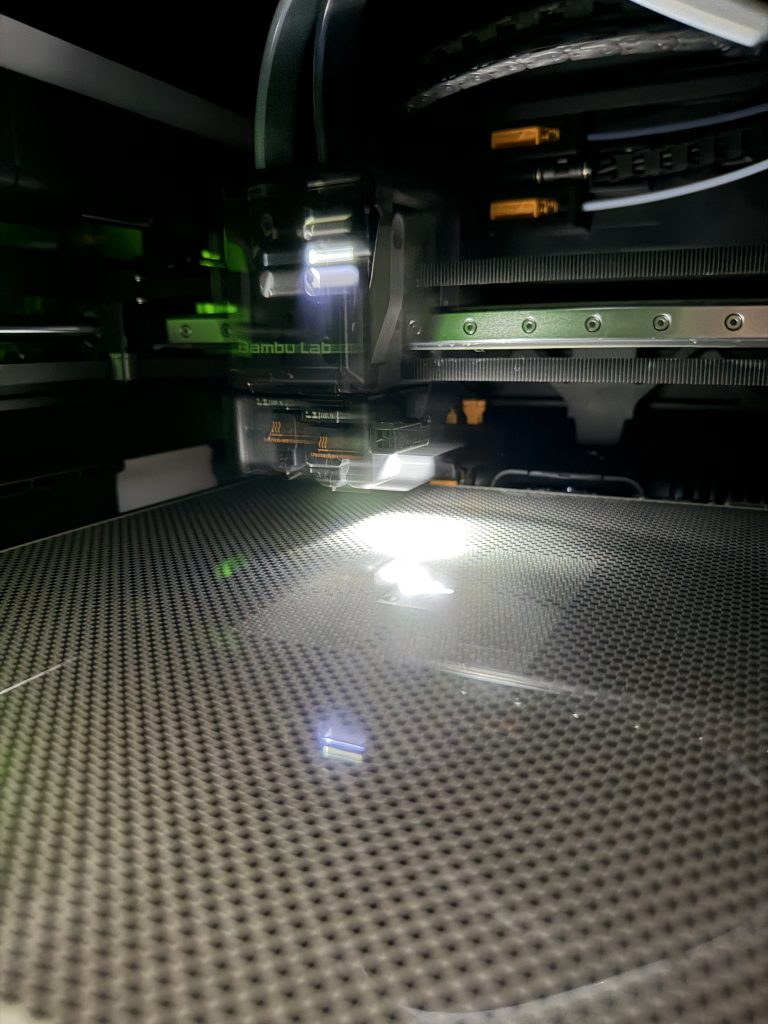

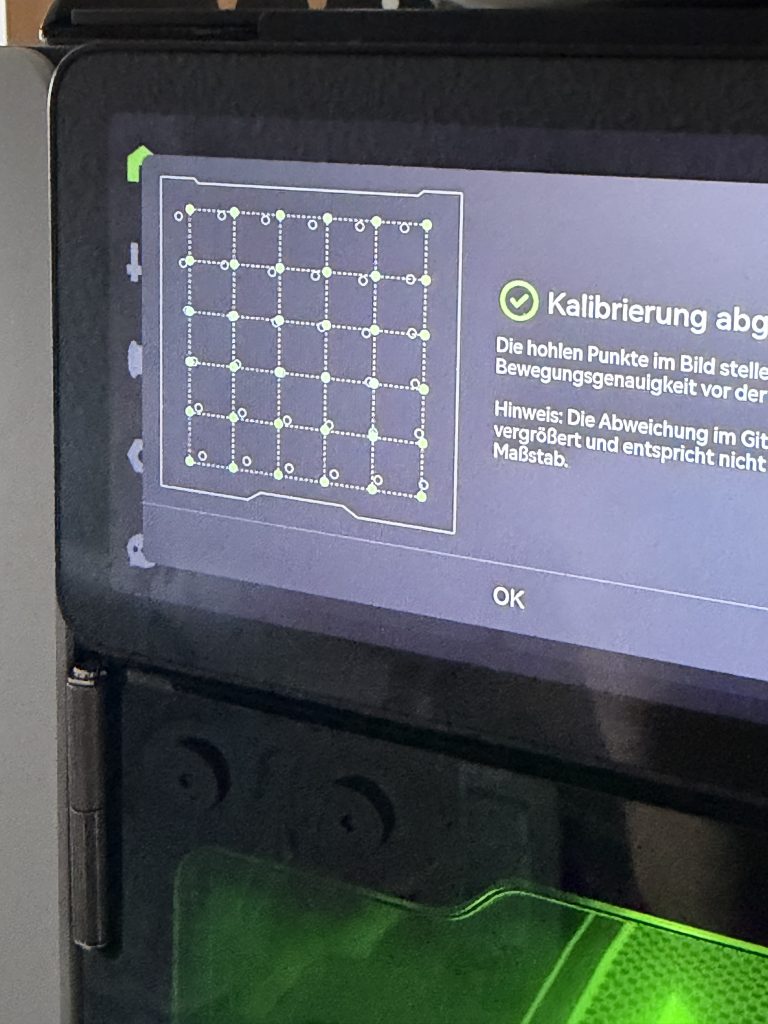

Nachdem die Schutzfolie abgezogen und das Druckbett kalt und sauber ist, wird das Tool flach auf dem Bett platziert. Der Vision Encoder darf dabei unter keinen Umständen als Bauplatte missbraucht werden. Er dient rein als optisches Messinstrument für die Achsen- und Bewegungslinearität. Der eigentliche Prozess ist erfreulich intuitiv gelöst. Sobald das Protokoll startet, fährt der Druckkopf die Rasterstrukturen des Encoders ab. Die Kamera scannt die Quadrate, während die Software im Hintergrund die Abweichungen zwischen den realen Fahrwegen der Motoren und den optischen Markierungen berechnet. In meinem ersten Durchlauf lief das Verfahren ohne jegliche Fehlermeldungen durch. Der gesamte Workflow nimmt nur wenige Minuten in Anspruch, erfordert jedoch absolute Ruhe am Drucker. Erschütterungen im Raum sollten während der optischen Vermessung vermieden werden.

Die mechanischen Eigenschaften unseres H2D-Druckers sind kein starrer Ist-Zustand. Durch Umgebungstemperaturschwankungen, Vibrationen im Betrieb oder auch nur durch das minimale Setzen von Gehäusematerialien verändert sich die Kalibrierungseffizienz mit der Zeit schleichend. Bambu Lab empfiehlt hier ein zweiwöchiges Kalibrierungsprotokoll. Wer dauerhaft Funktionsteile mit Toleranzen unter der Haargrenze drucken möchte, sollte diesen kurzen Kalibrierungsprozesse fest in seine Wartungsroutine einplanen.

Testergebnisse: Vorher-Nachher im direkten Vergleich

Nachdem die theoretischen Hürden genommen und das zweiwöchige Kalibrierungsprotokoll fehlerfrei durchgelaufen ist, schlägt die Stunde der Wahrheit auf dem Bambu Lab H2D. Für den Härtetest habe ich verschiedene Modelle gedruckt. Was kann ich berichten? Trotz der Information, das Korrekturen vorgenommen wurden, druckt mein Drucker gleichbleibend gut in einer einwandfreien Qualität. Durch den Kalibrierungsprozess haben sich jetzt keine deutlichen Verbesserungen eingestellt. Ich denke aber der Prozess ist hilfreich um dauerhaft eine gleichbleibende Qualität zu erreichen. Genauso wie die Pflege-, Wartungs- und Reinigungsintervalle. Alles trägt dazu bei das der Drucker über lange Zeit eine saubere Qualität abliefert.
